ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

2019-05-31 12:39来源:互联网关注:作者:蒙多

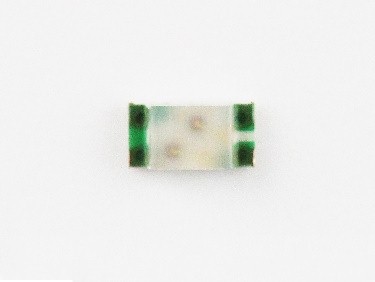

  全球知名半导体制造商ROHM开发出业界最小级别1608尺寸(1.6x0.8mm)双色贴片LED“SML-D22MUW”,有助于工业设备和消费电子设备的显示面板数字部分实现多色化。

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

  此次开发的产品与单色贴片LED封装尺寸相同,仅为1.6x0.8mm,封装内置红色和绿色两种贴片LED,可节省空间并实现多色显示。与以往的双色型产品(1.5x1.3mm)相比,不仅体积缩小35%,还有助于应用显示面板的薄型化。

  不仅如此,考虑到客户回流焊时的使用条件,在封装中施以防止焊料侵入的措施,可防止焊料侵入树脂内部。从而消除焊料侵入导致的问题,确保高可靠性。

  本产品已于2017年6月开始出售样品(样品价格 50日元/个:不含税),可通过AMEYA360、RightIC在线购买。另外,预计将从2017年8月开始以月产300万个的规模投入量产。前期工序的生产基地为ROHM株式会社总部(京都市),后期工序的生产基地为ROHM Semiconductor(China) Co., Ltd.(中国)及ROHM-Wako Electronics(Malaysia) Sdn.Bhd.(马来西亚)。

  今后,ROHM将继续推进小型轻薄LED的开发,不断强化易用性优异的产品阵容。

  <背景>

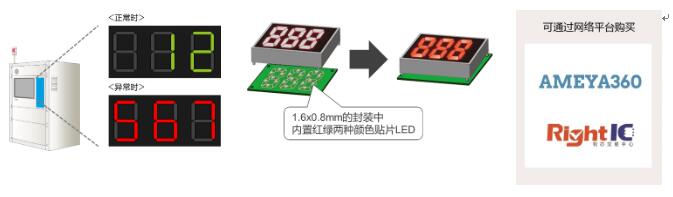

  近年来,工业设备和消费电子设备的数字显示使用贴片LED的越来越多。以往,这类显示部分多采用单色显示,而希望通过颜色变化更容易识别异常状态的需求日益高涨。

  然而改变显示颜色需要使用2个LED,与单色型相比,双色型存在不仅尺寸变大,还需要准备单色用和双色用两种封装,开发成本加倍的课题。

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

  <产品详情>

  1. 业界最小级别的双色贴片LED,有助于设备的小型化和薄型化

  SML-D22MUW不仅实现了元件的小型化,而且利用多年积累的PICOLED *1)安装技术及引线键合*2)技术,实现了与单色贴片LED相同尺寸的1.6x0.8mm封装,并内置红绿两种颜色的贴片LED。

  另外,1.2x0.8mm的发光部装有双色光源,因此混色性能优异,此次开发的LED可表现的颜色不仅有红色和绿色,还可制作出中间色。

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

  2.通过焊料侵入预防对策,确保高可靠性

  在镀金处理前设置称为“阻焊剂”的挡块,用来隔断浸润性良好的金焊料。

  可防止焊料侵入到树脂内部,因此还可消除短路引起的问题,有助于提高可靠性。

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

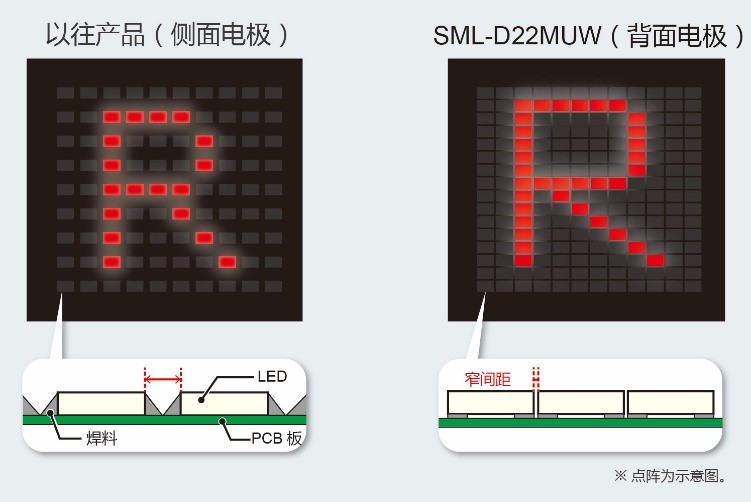

  3.采用背面电极,显示更清晰

  封装采用背面电极,可很窄间隔安装。这在点阵等中可实现非常高清晰的显示 。

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

  <产品阵容>

ROHM开发出业界最小级别的小型轻薄双色贴片LED“SML-D22MUW” 有助于工业设备和消费电子设备等的显示面板实现

  <技术术语>

  1) PICOLED

  非常适用于可穿戴式终端和移动设备等的小型便携设备的ROHM超小型薄型LED。

  *2) 引线键合

  将芯片直接安装到PCB板等上面,通过金、铝、铜等引线进行布线。
